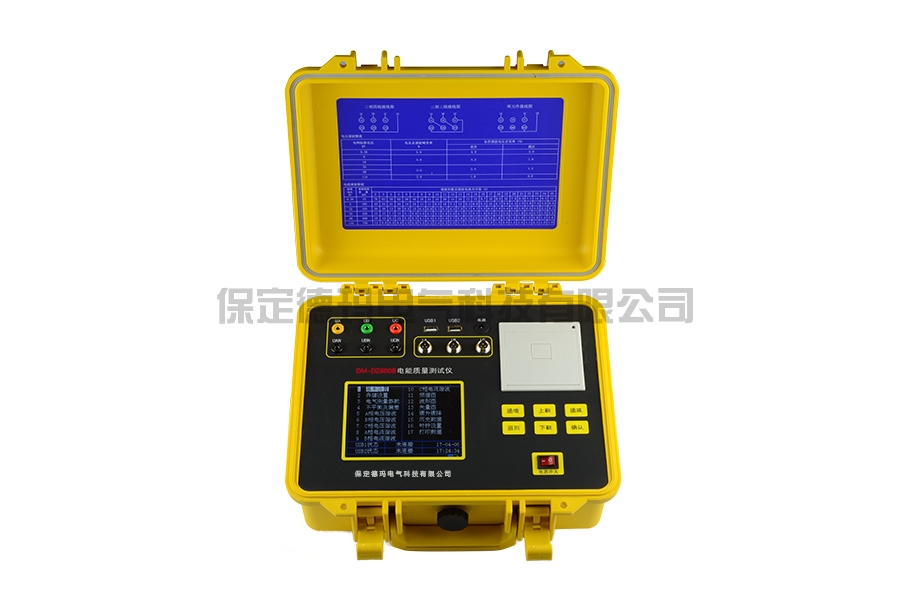

DM-DZ1100B電能質量測試儀

詳細介紹

無線測溫

1. 應用領域和范圍

n LZ-PQ1100B電能質量測試儀可廣泛地應用于輸配電、電力電子、電機拖動等領域。

n 測量分析公用電網供到用戶端的交流電能質量。

n 應用小波變換測量分析非平穩時變信號的諧波。

n 測量分析各種用電設備在不同運行狀態下對公用電網電能質量。

n 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。

n 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。

n 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。

2. 儀器特點：

n 安全可靠

電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS，電流輸入采用交電流鉗(0～50KHz,0～5Arms)使輸入信號和測量系統安全隔離。這樣不僅使LZ-PQ1100B在使用上安全、可靠和方便，而且大大提高了LZ-PQ1100B的抗干擾能力。

n 使用方便

便攜式結構，尺寸小：外形尺寸：320×280×135（長×寬×高）,重量輕：儀器重量只有3.5kg，一個人即可攜帶儀器到現場測試；內置高性能鋰電池，在無外接電源的情況下可連續工作8小時。

n 精度高

符合國標B 級儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。

n 軟件功能強

采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使ST-XB02適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

n 通訊接口

提供USB接口，便于存儲數據到U盤、與筆記本電腦進行通訊傳輸數據。

n 測試參數多

系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓驟升驟降、電壓基波有效值和真有效值、電流基波有效值和真有效值、有功功率、無功功率、視在功率、2-50次諧波、真功率因數等全部電能質量五大國標規定的參數。

n 實時諧波數據判斷

實時判斷當前測試的電壓諧波、電流諧波數據正?；虺瑯?biāo)。

n 后臺管理分析軟件

Dz200 Pro 電能質量管理分析軟件是一套電能質量的后臺管理分析軟件，運行于

WIN9X/2000/XP/NT 操作系統。詳細介紹參照軟件使用說明書。

n 內部存儲功能

內置512M 內存，1秒，5秒，10秒，30秒可選存儲數據

3. 功能概略：

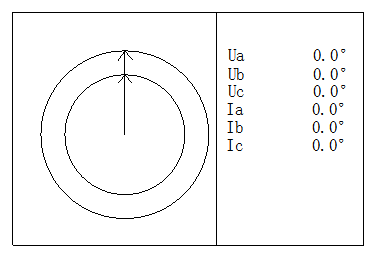

n 基本電參量測定：顯示電壓、電流有效值及相角、功率及功率因數、以及頻率。

n 不平衡偏差測定：顯示電流、電壓不平衡度及偏差。

n 電壓諧波測定：本儀器可分別測量A、B、C三相電壓的2-50次諧波含量并做出判斷。

n 電流諧波測定：可分別測量A、B、C三相電流的2-50次諧波含量，并對2-25諧波做出判斷。
