觸摸式無線測溫主機是一款集溫度傳感器工作狀態的監測、現場溫度顯示，報警提示和輸出，事件記錄及數據記錄于一體的現場溫度監測儀，并可修改現場無線溫度傳感器的地址等參數。

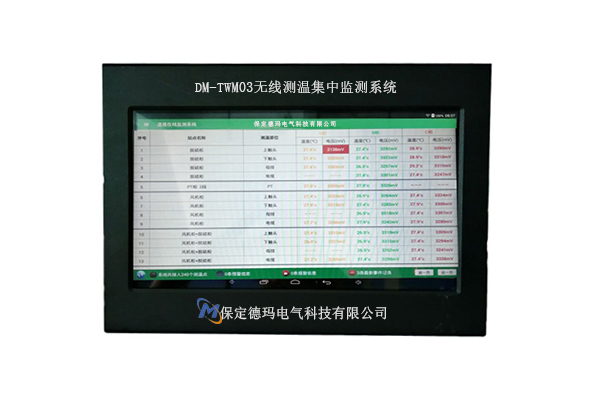

觸摸式無線測溫主機
一、主要功能：
主要功能 | 功能介紹 | |
基本功能 | 接收數據 | 接收無線溫度傳感器上傳的溫度和傳感器工作電壓 |
顯示數據 | 彩色顯示接收到的數據，顯示效果更直觀，背光開關可控，適用多種應用場合 | |
時鐘顯示 | 實時時鐘顯示，并作為事件記錄的時間基準 | |
參數設置 | 所有參數靈活可設，操作方便，掉電數據不丟失 | |
報警輸出 | 當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示 | |
溫度報警記錄 | 記錄曾發生過報警的測溫位置的溫度 | |
溫度預警記錄 | 記錄曾發生預警的測溫位置的溫度 | |
傳感器恢復事件記錄 | 記錄越限后溫度恢復正常數據 | |
歷史曲線 | 可查詢每個測溫點歷史曲線 | |
歷史數據 | 可查詢近期一個月每個溫度點的歷史數據，方便導出到EXCEL表格 | |
月高溫度記錄 | 記錄沒個測溫點每月的高溫度記錄，并生成高記錄柱狀圖 | |
數據凍結 | 每個測溫點數據凍結密度設置為5min時，可凍結3年的歷史數據 | |
密碼管理 | 采用密碼管理方式，設置參數時必須輸入密碼 | |
二、技術指標：
技術參數 | 技術指標 | |
無線參數 | 無線頻率 | 2.4GHz/433MHz |
管理無線傳感器數量 | ≤240只 | |
通訊參數 | 通訊方式 | RS485、以太網、光纖，RS485通訊距離≤1200m（不加中繼） |
主機組網數量 | ≤128臺 | |
通訊規約 | Modbus規約 | |
波特率 | 1200、2400、4800、9600 bps 可選 | |
報警默認參數 | 溫度報警值 | 上限值：+90℃，下限值：－20℃ |
溫度告警值 | 上限值：+60℃，下限值：－10℃ | |
預警電壓值 | 2700mV | |
告警電壓值 | 2500mV | |
繼電器干接點參數 | AC220V/5A（無源常開） | |
工作電壓 | AC85～265V/DC110～370V | |
整機功耗 | ≤5VA | |
工作溫度 | -10℃~+70℃ | |
工作濕度 | ≤90%RH,不結露，無腐蝕 | |
海拔 | ≤2500米 | |
絕緣電阻 | ≥100MΩ(溫度在10~30℃,相對濕度小于80%) | |
安裝方式 | 壁掛式安裝、嵌入式 | |

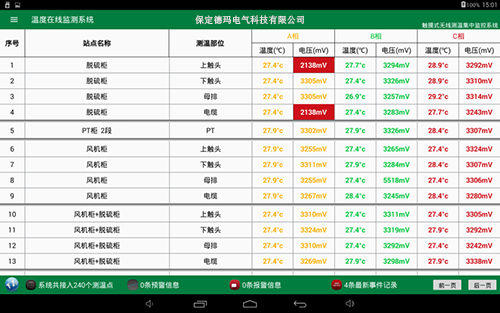

▇ 顯示各個測溫點的部位名稱和溫度數據，每個部位分A,B，C三相分別用黃、綠、紅顯示。當某個測溫點離線時顯示“---”。
▇ 為了顯示直觀、2個開關柜或設備之間有一條灰色線條區分。
▇ 下邊信息欄分別顯示：環境溫度，系統接入傳感器的數量、當前預警信息數量、當前報警信息數量、新事件記錄數量、報警聲開關。
▇ 當發生了預警和報警時下面信息欄會顯示當前預警和報警的數量，點擊可查看。當溫度恢復正常后預警信息、報警信息記錄自動清零。
▇ 當近期發生事件記錄時，信息欄下方會提示近期發生的事件記錄數量，點擊即可查看，可手動清空信息記錄。

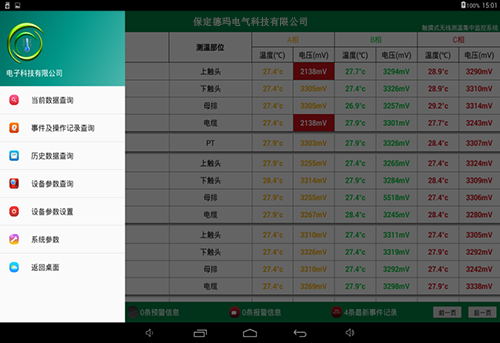

點擊左上角
或在顯示器左邊邊緣向右滑動即進入菜單界面。
菜單依次為：
當前數據查詢：點擊該菜單可進入測溫點溫度顯示界面。
事件及操作記錄查詢：點擊該菜單進入相關事件記錄查詢界面。
歷史數據查詢：點擊該菜單進入歷史數據查詢界面。
設備參數查詢：點擊該菜單進入設備參數查詢界面。
設備參數設置：點擊該菜單進入設備參數設置界面。
系統參數：點擊該菜單進入系統參數查詢和設置界面。

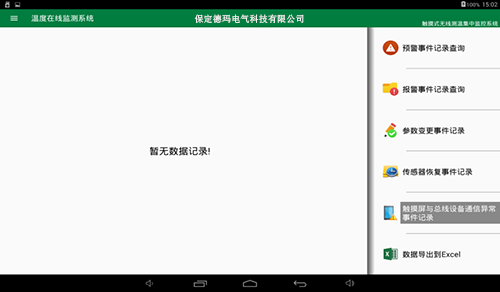

點擊事件及操作記錄查詢菜單后，進入以上界面，左邊顯示相應的事件記錄，右邊可選擇查詢那類事件記錄。

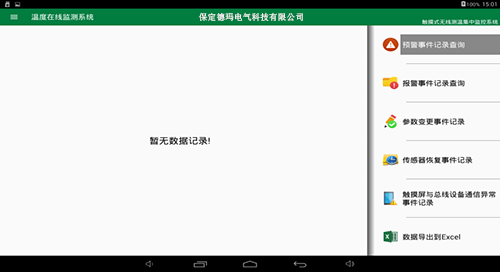

系統發生的預警事件，記錄了事件發生的時刻和發生時刻的溫度。

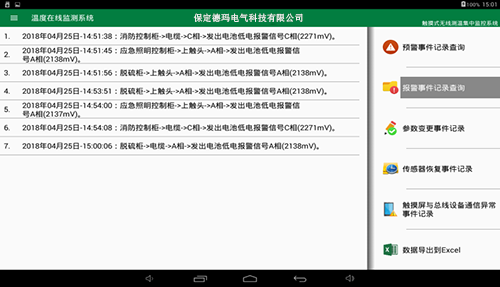

系統發生的報警事件，記錄了事件發生的時刻和發生時刻的溫度。

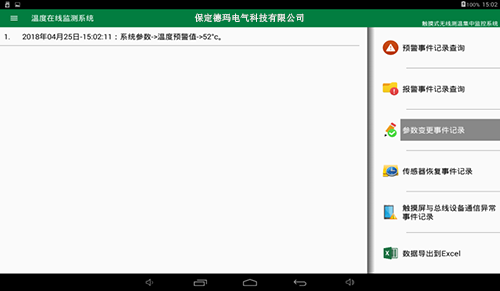

當系統發送參數變更時，生成參數變更事件記錄

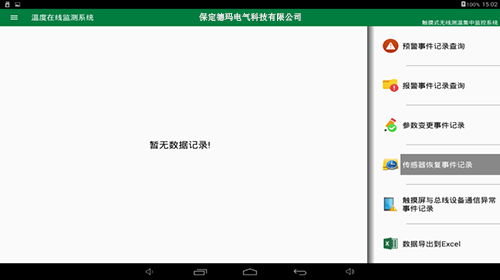

當傳感器溫度恢復正常時生成事件記錄
當觸摸屏與總線通信異常時生成事件記錄，該功能需觸摸屏RS485總線上接入其它設備。

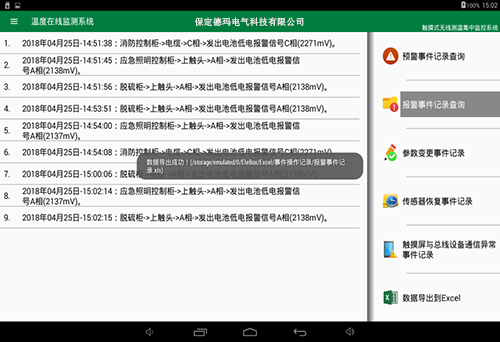

點擊該菜單系統自動將所有事件記錄導入到Excel文檔，用戶可通過U盤將Excel文檔拷貝出。
